КНОПКИ УПРАВЛЕНИЯ И СВЕТОСИГНАЛЬНАЯ АРМАТУРА

Серия 44 (под монтажные отверстия Ø 22,5 мм) /

Приводы поворотных переключателей с ключом

[44-730] Приводы поворотных переключателей с ключом
Производитель: EAO (Швейцария-Германия)

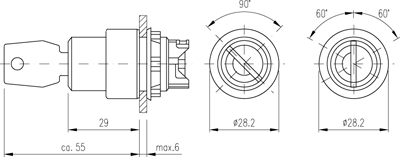

РАЗМЕРЫ

44-720

ОПИСАНИЕ

  • Приводы поворотных переключателей с ключом
  • Двух и трёх позиционные
  • Комплектуются двумя ключами
  • Замок имеет противопыльную защиту
  • 2 варианта исполнения фронтального кольца: матовое хромированное и матовое серое
  • Монтаж с выступающей надпультовой частью
  • Защита от прокручивания за счёт выступа на монтажной части
  • Установка в отверстие Ø22,5 мм или Ø30,5 мм (через специальное промежуточное кольцо или переходник)
  • Степень защиты надпультовой части: IP65
  • Монтажный адаптер и контактные группы заказываются отдельно

АРТИКУЛ

Позиции

Переключение

Ключ извл. в поз.

Артикул

Масса,
кг

Хром. фронт. кольцо

Серое фронт. кольцо



по часовой на 90°, с фиксацией

O

44-730.21

44-730.61

0,051

O + I

44-730.22

44-730.62

по часовой на 90°, без фиксации

O

44-732.21

44-732.61

по часовой на 60°, c фиксацией + против часовой на 60°, c фиксацией

O

44-734.21

44-734.61

I + O

44-734.23

44-734.63

O + II

44-734.24

44-734.64

I + O + II

44-734.25

44-734.65

по часовой на 60°, без фиксации + против часовой на 60°, без фиксации

O

44-735.21

44-735.61

по часовой на 60°, без фиксации + против часовой на 60°, c фиксацией

O

44-736.21

44-736.61

I + O

44-736.23

44-736.63

по часовой на 60°, c фиксацией + против часовой на 60°, без фиксации

O

44-737.21

44-737.61

O + II

44-737.24

44-737.64
